气动调节阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。化工生产中调节阀在调节系统中是必不可少的，它是组成工业自动化系统的重要环节，它如生产过程自动化的手脚。下面，就带大家全面的了解气动调节阀





工作原理：



气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。



◆ ◆ ◆



气动调节阀工作原理(图)







气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。







气动调节阀根据动作形式分气开型和气关型两种，2号站注册步骤说明即所谓的常开型和常闭型，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。



◆ ◆ ◆



气动调节阀作用方式



气开型（常闭型）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。顾通常我们称气开型调节阀为故障关闭型阀门。



气关型（常开型）动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。顾通常我们称气关型调节阀为故障开启型阀门。







气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时，调节阀是处于关闭位置安全还是开启位置安全。



举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。如果气源中断，燃料阀全开，会使加热过量发生危险。又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式(即FO)调节阀。



◆ ◆ ◆



阀门定位器



阀门定位器是调节阀的主要附件，与气动调节阀大大配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电-气阀门定位器和智能式阀门定。



阀门定位器能够增大调节阀的输出功率，减少调节信号的传递滞后，加快阀杆的移动速度，能够提高阀门的线性度，克服阀杆的磨擦力并消除不平衡力的影响，从而保证调节阀的正确定位。



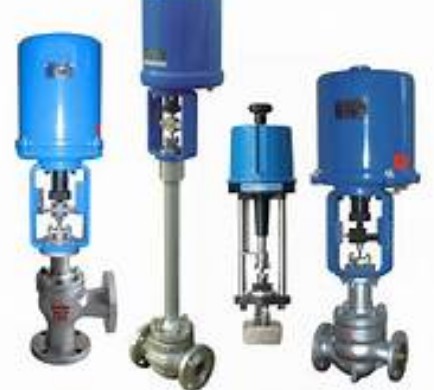

用执行机构分气动执行机构，电动执行机构，有直行程、角行程之分。用以自动、手动开闭各类伐门、风板等。



气动调节阀安装原则



(1)气动调节阀安装位置，距地面要求有一定的高度，阀的上下要留有一定空间，以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀，必须保证操作、观察和调整方便。



(2)调节阀应安装在水平管道上，并上下与管道垂直， 一般要在阀下加以支撑，保证稳固可靠。对于特殊场合下，需要调节阀水平安装在竖直的管道上时，也应将调节阀进行支撑(小口径调节阀除外)。安装时，要避免给调节阀带来附加应力)。



(3)调节阀的工作环境温度要在(－30～+ 60) 相对湿度不大于95% 95% ，相对湿度不大于95%。



(4)调节阀前后位置应有直管段，长度不小于10倍的管道直径(10D)，以避免阀的直管段太短而影响流量特性。



(5)调节阀的口径与工艺管道不相同时，应采用异径管连接。在小口径调节阀安装时，可用螺纹连接。 阀体上流体方向箭头应与流体方向一致。



(6)要设置旁通管道。目的是便于切换或手动操作， 可在不停车情况下对调节阀进行检修。



(7)调节阀在安装前要彻底清除管道内的异物，如污垢、焊渣等。



常见故障及处理1调节阀不动作



首先确认气源压力是否正常，查找气源故障。如果气源压力正常，则判断定位器或电/气转换器的放大器有无输出；若无输出，则放大器恒节流孔堵塞，或压缩空气中的水分聚积于放大器球阀处。用小细钢丝疏通恒节流孔，清除污物或清洁气源。



如果以上皆正常，有信号而无动作，则执行机构故障或阀杆弯曲，或阀芯卡死。遇此情况，必须卸开阀门进一步检查。



2调节阀卡堵



如果阀杆往复行程动作迟钝，则阀体内或有黏性大的物质，结焦堵塞或填料压得过紧，或聚四氟乙烯填料老化，阀杆弯曲划伤等。调节阀卡堵故障大多出现在新投入运行的系统和大修投运初期，由于管道内焊渣、铁锈等在节流口和导向部位造成堵塞从而使介质流通不畅，或调节阀检修中填料过紧，造成摩擦力增大，导致小信号不动作、大信号动作过头的现象。



遇到此类情况，可迅速开、关副线或调节阀，让赃物从副线或调节阀处被介质冲跑。另外还可以用管钳夹紧阀杆，在外加信号压力的情况下，正反用力旋动阀杆，让阀芯闪过卡处。若不能解决问题，可增加气源压力、增加驱动功率反复上下移动几次，即可解决问题。如果还是不能动作，则需要对控制阀做解体处理，当然，这一工作需要很强的专业技能，一定要在专业技术人员协助下完成，否则后果更为严重。



3阀泄漏



调节阀泄漏一般有调节阀内漏、填料泄漏和阀芯、阀座变形引起的泄漏几种情况，下面分别加以分析。



（1）阀内漏



阀杆长短不适，气开阀阀杆太长，阀杆向上的（或向下）距离不够，造成阀芯和阀座之间有空隙，不能充分接触，导致不严而内漏。同样气关阀阀杆太短，也可导致阀芯和阀座之间有空隙，不能充分接触，导致关不严而内漏。解决方法：应缩短（或延长）调节阀阀杆使调节阀长度合适，使其不再内漏。



（2）填料泄漏



填料装入填料函以后，经压盖对其施加轴向压力。由于填料的塑性变形，使其产生径向力，并与阀杆紧密接触，但这种接触并非十分均匀，有些部位接触的松，有些部位接触的较紧，甚至有些部位根本没有接触上。调节阀在使用过程中，阀杆同填料之间存在着相对运动，这个运动叫轴向运动。在使用过程中，随着高温、高压和渗透性强的流体介质的影响，调节阀填料函也是发生泄漏现象较多的部位。造成填料泄漏的主要原因是界面泄漏，对于纺织填料还会出现渗漏（压力介质沿着填料纤维之间的微小缝隙向外泄漏）。阀杆与填料间的界面泄漏是由于填料接触压力的逐渐衰减，填料自身老化等原因引起的，这时压力介质就会沿着填料与阀杆之间的接触间隙向外泄漏。



为了使填料装入方便，在填料函顶端倒角，在填料函底部放置耐冲蚀的间隙较小的金属保护环，注意该保护环与填料的接触面不能为斜面，以防止填料被介质压力推出。填料函与填料接触部分的表面要精加工，以提高表面光洁度，减小填料磨损。填料选用柔性石墨，因为它的气密性好、摩擦力小，长期使用变化小，磨损的烧损小，易于维修，且压盖螺栓重新拧紧后摩擦力不发生变化，耐压性和耐热性良好，不受内部介质的侵蚀，与阀杆和填料函内部接触的金属不发生点蚀或腐蚀。这样，有效地保护了阀杆填料函的密封，保证了填料密封的可靠性，使用寿命也有很大地提高。



（3）阀芯、阀座变形泄漏



阀芯、阀座泄漏的主要原因是由于调节阀生产过程中的铸造或锻造缺陷可导致腐蚀的加强。而腐蚀介质的通过，流体介质的冲刷也会造成调节阀的泄漏。腐蚀主要以侵蚀或气蚀的形式存在。当腐蚀性介质在通过调节阀时，便会产生对阀芯、阀座材料的侵蚀和冲击，使阀芯、阀座成椭圆形或其他形状，随着时间的推移，导致阀芯、阀座不匹配，存在间隙，关不严而发生泄漏。



把好阀芯、阀座的材质选型关。选择耐腐蚀的材料，对存在麻点、沙眼等缺陷的产品要坚决剔除。若阀芯、阀座变形不太严重，可用细砂纸研磨，消除痕迹，提高密封光洁度，以提高密封性能。若损坏严重，则应重新更换新阀。



4振荡



调节阀的弹簧刚度不足，调节阀输出信号不稳定而急剧变动易引起调节阀振荡。还有所选阀的频率与系统频率相同或管道、基座剧烈振动，使调节阀随之振动。选型不当，调节阀工作在小开度存在着剧烈的流阻、流速、压力的变化，当超过阀的刚度，稳定性变差，严重时产生振荡。



由于产生振荡的原因是多方面的，要具体问题具体分析。对振动轻微的，可增加刚度来消除，如选用大刚度弹簧的调节阀，改用活塞执行结构等；管道、基座剧烈振动，可通过增加支撑消除振动干扰；阀的频率与系统的频率相同时，更换不同结构的调节阀；工作在小开度造成的振荡，则是选型不当造成的，具体说是由于阀的流通能力C值过大，必须重新选型，选择流通能力C值较小的或采用分程控制或采用子母阀以克服调节阀工作在小开度所产生的振荡。



5调节阀噪音大



当流体流经调节阀，如前后压差过大就会产生针对阀芯、阀座等零部件的气蚀现象，使流体产生噪声。流通能力值选大了，必须重新选择流通能力值合适的调节阀，以克服调节阀工作在小开度而引起的噪音，下面介绍几种消除噪音的方法。



（1）消除共振噪音法



只有调节阀共振时，才有能量叠加而产生100多分贝的强烈噪音。有的表现为振动强烈，噪音不大，有的振动弱，而噪音却非常大；有的振动和噪音都较大。这种噪音产生一种单音调的声音，其频率一般为3000～7000赫兹。显然，消除共振，噪音自然随之消失。



（2）消除汽蚀噪音法



汽蚀是主要的流体动力噪音源。空化时，汽泡破裂产生高速冲击，使其局部产生强烈湍流，产生汽蚀噪音。这种噪音具有较宽的频率范围，产生格格声，与流体中含有砂石发出的声音相似。消除和减小汽蚀是消除和减小噪音的有效办法。



（3）使用厚壁管线法



采用厚壁管是声路处理办法之一。使用薄壁可使噪音增加5分贝，采用厚壁管可使噪音降低0～20分贝。同一管径壁越厚，同一壁厚管径越大，降低噪音效果越好。如DN200管道，其壁厚分别为6.25、6.75、8、10、12.5、15、18、20、21.5mm时，可降低噪音分别为-3.5、-2（即增加）、0、3、6、8、11、13、14.5分贝。当然，壁越厚所付出的成本就越高。



（4）采用吸音材料法



这也是一种较常见、最有效的声路处理办法。可用吸音材料包住噪音源和阀后管线。必须指出，因噪音会经由流体流动而长距离传播，故吸音材料包到哪里，采用厚壁管至哪里，消除噪音的有效性就终止到哪里。这种办法适用于噪音不很高、管线不很长的情况，因为这是一种较费钱的办法。



（5）串联消音器法本法



适用于作为空气动力噪音的消音，它能够有效地消除流体内部的噪音和抑制传送到固体边界层的噪音级。对质量流量高或阀前后压降比高的地方，本法最有效而又经济。使用吸收型串联消音器可以大幅度降低噪音。但是，从经济上考虑，一般限于衰减到约25分贝。



（6）隔音箱法



使用隔音箱、房子和建筑物，把噪音源隔离在里面，使外部环境的噪音减小到人们可以接受的范围内。



（7）串联节流法



在调节阀的压力比高（△P/P1≥0.8）的场合，采用串联节流法，就是把总的压降分散在调节阀和阀后的固定节流元件上。如用扩散器、多孔限流板，这是减少噪音办法中最有效的。为了得到最佳的扩散器效率，必须根据每件的安装情况来设计扩散器（实体的形状、尺寸），使阀门产生的噪音级和扩散器产生的噪音级相同。



（8）选用低噪音阀



低噪音阀根据流体通过阀芯、阀座的曲折流路（多孔道、多槽道）的逐步减速，以避免在流路里的任意一点产生超音速。有多种形式，多种结构的低噪音阀（有为专门系统设计的）供使用时选用。当噪音不是很大时，加入2号站选用低噪音套筒阀，可降低噪音10～20分贝，这是最经济的低噪音阀。



阀门定位器故障



普通定位器采用机械式力平衡原理工作，即喷嘴挡板技术，
