1. 泵轴的检查



图2 泵轴的结构



1）先用煤油对泵轴进行清洗，2号站平台用砂纸将泵轴表面打光，检查表面是否有沟槽和磨损。



2）同时检查轴上的键槽的磨损情况，如键槽磨损过大，可在泵轴对面1800处重开键槽。



3）泵主轴的跳动检查：在主轴装入轴承箱内后应检查主轴和轴承箱法兰面的跳动。要求跳动1＜0.05mm；2,3＜0.05mm。



4）对关键机泵，如有必要可用超声波或磁性探伤或着色，检查泵轴内部是否有裂纹。



5）检查泵轴的弯曲度，一般应在室温下，2号站平台集团将泵轴放在车床上测量最方便，精度也可以满足要求.一般我们采用v型铁作支撑架放置在平台上进行测量，应保持轴本身的水平度。允差小于0.08mm。



2. 叶轮的检查



1）检查叶轮口环磨损情况。如叶轮口环磨损在范围之内，则可以在车床上用胎具胀住叶轮内孔，对磨损部位进行修车，（要保证叶轮口环的外圆与内孔的同心度）。但口环磨损严重，超过规定口环间隙范围，就必须进行更换。口环间隙的标准范围如下表：

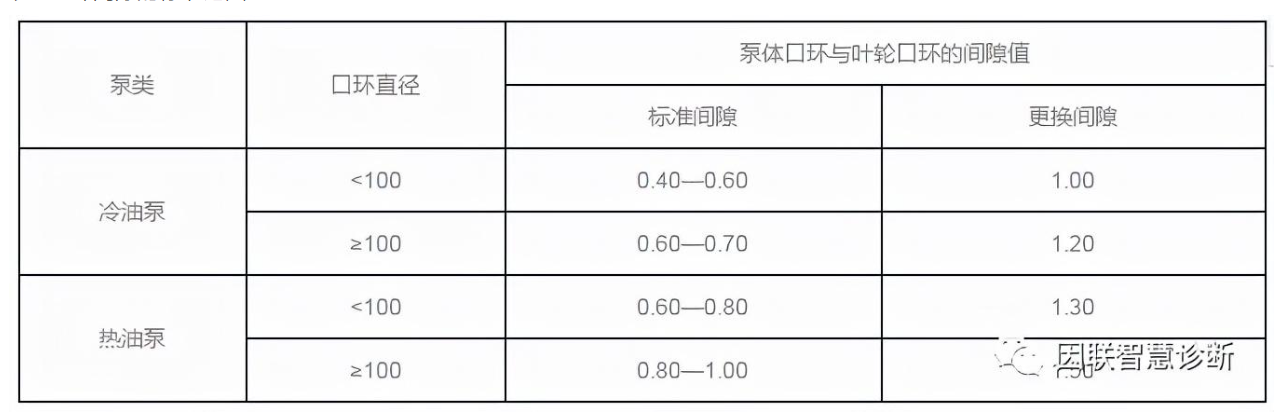

表1 口环间隙的标准范围







2）检查叶轮叶片和表面是否有气蚀损坏的现象。如叶片仅有微小空洞，不会对流量和扬程造成影响，则不必更换。否则，必须进行修理或更换。



3）检查叶轮键槽、键以及叶轮与轴的配合。叶轮长期使用，多次拆装，叶轮与轴或叶轮键槽与键的配合变松，影响叶轮的同心度，使泵运行时产生振动。如发现叶轮与轴配合太松，检查叶轮或轴的磨损情况，对磨损超差的进行更换。若叶轮键槽与键配合太松时，在叶轮原来键槽相隔180度处重开键槽，并重新配键。



3. 轴承的检查



1）滚动轴承装配前，先将轴承中的防锈油或润滑脂挖出，然后将轴承放在热机油中使残油熔化，再用煤油冲洗，并用白布或压缩空气吹干。



2）滚动轴承清洗后，应检查以下各项；轴承是否转动灵活、轻快自如，有无卡住现象；轴承间隙是否合适;轴承是否干净，内外圈、滚动体和隔离圈是否有锈蚀、毛刺、碰伤和裂纹；轴承内圈是否与轴肩精密相靠；轴承附件是否齐全。如有问题则进行更换。



3）检查轴颈和轴承体时，主要用千分尺或游标卡尺测量轴颈及轴承体孔的椭圆度和圆锥度及其与轴承的配合是否符合要求。另外检查轴颈圆角与轴承内圈是否相符合。检查轴肩和轴承孔的端面跳动量，其数值不应超过规定值，否则进行更换。
