1、结构分析



    （1）此蝶阀属园饼形结构，2号站登录内部空腔由8根加强筋连接支撑，顶部Φ620孔与内腔相通，其余部分均为封闭形状，砂芯难以固定，且易变形，同时对砂芯排气和内腔的清理都带来很大困难，如图1。



大型蝶阀的铸造工艺 图1



    （2）铸件壁厚相差很大，最大壁厚处达380mm，最小壁厚只有36mm。铸件凝固时温差较大，收缩不均匀极易产生缩孔、缩松缺陷致水压试验渗水。



    2、工艺方案设计：



    （1）分型面如图一所示，2号站登陆将有孔的一端放在上箱，中间内腔做一个整体砂芯，芯头适当加长，以方便砂芯的紧固和翻箱时砂芯的稳定，侧面两个盲孔悬臂泥芯芯头长度要大于孔的长度，使整个砂芯重心偏向芯头一侧，确保砂芯固定平稳。

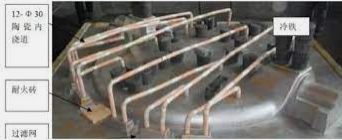

    （2）采用半封闭式浇注系统，∑F内：∑F横：∑F直＝1：1.5：1.3，直浇道用内径Φ120陶瓷管，底部放置两块200×100×40mm耐火砖，以防铁水直接冲击砂模，横浇道底部设置150×150×40泡沫陶瓷过滤网，内浇道用12根内径Φ30陶瓷管通过过滤网底部集水槽均匀连接至铸件底部形成底注式浇注方案，如图2。
